2015年全国职业院校技能大赛
4G全网建设技术赛项实操样题任务书
说明：本任务书中的题量及难度仅作参考，实际情况请以大赛正式任务书为准。
一、4G网络配置与优化（30分）
1. 操作说明：
每参赛队的两名选手分别使用竞赛账号以“竞技”模式登录4G LTE全网竞技系统软件，在工程模式下，完成千湖、百山两个城市4G网络配置与优化。
2. 任务说明：
千湖市及百山市计划部署LTE网络，目前两市已经完成一部分网络建设工作，尚未完工。请基于系统当前数据，继续完善补全无线、核心网、承载网的容量规划、设备部署及开局配置等环节的规划设计和配置调测工作。具体任务如下：
1）根据以下背景说明及话务模型，在软件“容量规划”部分完成两市的容量规划报告，并在答题卡上填写相应答案。
千湖市：该市总移动上网用户数为700万，规划覆盖区域600平方公里，分布在一般楼房建筑的居民区和个别商业区，用户密度相对分散，初期建网部署TDD-LTE无线网络。千湖市话务模型请参照表-1 千湖市网络话务模型。
表-1 千湖市网络话务模型
单业务业务速率（kbps） | HTTP WWW | 256 |
FTP | 1024 | |
VOD/AOD | 1024 | |
单业务忙时占比系数 | HTTP WWW | 35.00% |
FTP | 35.00% | |
VOD/AOD | 30.00% | |
平均上网总业务忙时激活时间（s） | 650 | |
本市移动上网用户数（万） | （根据背景说明自填） | |
Z运营商4G移动用户占比 | 4% | |
制式选择 | （根据背景说明自选） | |
单站三小区吞吐量（Mbps） | （根据背景说明自选） | |
MIMO2*2吞吐量增加系数 | 2 | |
本市规划区域面积（平方公里） | （根据背景说明自填） | |
小区覆盖半径基准（km） | 0.58 | |
制式调整因子 | （根据背景说明自选） | |
半径调整比例 | 65度定向站:1 | |
在线用户比 | 0.9 | |
附着激活比 | 0.5 | |
S1-MME接口每用户忙时平均信令流量（kbps） | 6 | |
S11接口每用户忙时平均信令流量（kbps） | 3 | |
S6a接口每用户忙时平均信令流量（kbps） | 5 | |
平均报文长度 | 500字节 | |
基站带宽预留比 | 0.5 | |
链路工作带宽占比 | 0.5 | |
核心、接入层带宽收敛比 | 0.5 | |
汇聚、接入层带宽收敛比 | 0.75 | |
单汇聚设备带基站数 | 25 | |
（选择环型拓扑时）汇聚环上汇聚设备数 | 6 | |
（选择环型拓扑时）接入环上接入设备数 | 7 | |
百山市：该市总移动上网用户数为400万，规划覆盖区域580平方公里，小城镇规模，用户密度低，规划初期建网部署FDD-LTE无线网络。百山市话务模型请参照表-2 百山市网络话务模型。
表-2：百山市网络话务模型
单业务业务速率（kbps） | HTTP WWW | 256 |
FTP | 1024 | |
VOD/AOD | 1024 | |
单业务忙时占比系数 | HTTP WWW | 40.00% |
FTP | 30.00% | |
VOD/AOD | 30.00% | |
平均上网总业务忙时激活时间（s） | 650 | |
本市移动上网用户数（万） | （根据背景说明自填） | |
Z运营商4G移动用户占比 | 3% | |
制式选择 | （根据背景说明自选） | |
单站三小区吞吐量（Mbps） | （根据背景说明自选） | |
MIMO2*2吞吐量增加系数 | 2 | |
本市规划区域面积（平方公里） | （根据背景说明自填） | |
小区覆盖半径基准（km） | 0.85 | |
制式调整因子 | （根据背景说明自选） | |
半径调整比例 | 90度定向站:0.9 | |
在线用户比 | 0.9 | |
附着激活比 | 0.5 | |
S1-MME接口每用户忙时平均信令流量（kbps） | 6 | |
S11接口每用户忙时平均信令流量（kbps） | 3 | |
S6a接口每用户忙时平均信令流量（kbps） | 5 | |
平均报文长度 | 500字节 | |
基站带宽预留比 | 0.5 | |
链路工作带宽占比 | 0.5 | |
核心、接入层带宽收敛比 | 0.5 | |
汇聚、接入层带宽收敛比 | 0.75 | |
单汇聚设备带基站数 | 16 | |
（选择环型拓扑时）汇聚环上汇聚设备数 | 5 | |
（选择环型拓扑时）接入环上接入设备数 | 6 | |
2）合理部署并完成各机房中设备及连线。
3）完善数据配置，在工程模式下实现千湖和百山两市Q1、Q2、Q3、B1、B2、B3共6个小区的业务拨测，并实现工程模式下B2<->Q1之间业务的双向切换。
4）其他要求（此项仅用于在试卷总成绩相同的情况下区分名次，符合以下要求较好的参赛队其名次居前）
要求A：不能对已有的网络数据做任何改动
要求B：在满足网络需求的前提下，尽可能的节约设备成本
3. 补充说明：
1）“小区拨测”任务以“工程模式”下的Q1、Q2、Q3、B1、B2、B3六个小区的拨测成功为验收指标。
2）“小区切换”任务以“工程模式”下双向切换成功为验收指标，两小区间切换如只完成单向切换将视为切换不通过，“小区切换”任务不得分。
3）容量规划按空计算得分，计算结果请保留2位小数，计算结果错误不得分。
二、4G网络故障排除（50分）
1. 操作说明：
每参赛队的两名选手分别使用竞赛账号以“竞技”模式登录4G LTE全网竞技系统软件，在工程模式下，完成万绿、百山两个城市4G全网故障排除。
2. 任务说明：
万绿市和百山市计划建设FDD-LTE网络。目前工程建设已经完成，但由于设备部署和配置存在问题，不能正常提供两市六个小区的网络服务，请使用相关工具，排查无线、核心网及承载网的所有故障点并完成以下任务：
1）在“工程模式”下，完成W1、W2、W3、B1、B2、B3六个小区的拨测任务。
2）在“工程模式”下，完成以下小区间业务的双向切换：W1<->W2，W1<->B2，W1<->B3，B3<->W3。
3）请在“故障排查选项”页面，选择列举出所有故障发生的位置，并在答题卡上填写对应答案。

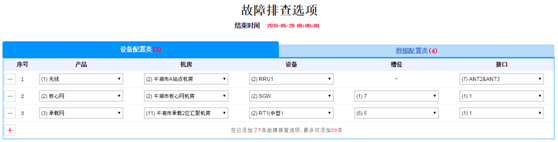

示例：如下图所列的三个故障点，请填写在答题卡“设备配置类”的相应列中（每一列的第一位故障编码已给出），故障编码分别为(1)(2)(2)(-)(7)，(2)(2)(2)(1)(1)，(3)(11)(2)(5)(1)。
3. 补充说明：
1）“小区拨测”任务以“工程模式”下W1、W2、W3、B1、B2、B3六个小区的拨测成功为验收指标。
2）“小区切换”任务以“工程模式”下双向切换成功为验收指标，两小区间切换如只完成单向切换将视为切换不通过，不得分。
3）对于两端参数协商错误导致的故障，指出一端位置即可得分，同时指出两端故障只计一次得分。示例：如S1偶联端口，无线与核心网两端配置不一致时，故障位置只需指出无线配置错误位置或核心网配置错误位置其中一个即可，如同时列举两端错误位置，只统计一次得分。
4）如某一故障存在多种修改方案，以最少改动方案为准，其他方案不得分。
示例：例如终端配置网络号与LTE网络系统不一致，方案一为修改LTE网络系统中多处网络号地址，方案二为修改终端配置网络号，相比而言后者为最少改动方案，故此处故障指出终端配置错误的位置为正确答案，列举其他修改方案不得分。
5）对于某个“配置项”完全缺失的情况下，“参数项”请选择“全部”。
6）网络中共存在20处故障，每正确指出一处故障，得2分，故障指出错误、重复或指出不存在的故障不得分。
7）答题卡中仅限填入20个故障，每多填入一个故障，扣1分。
8）故障排除过程中由于某个操作造成需要新增部分参数配置，不计入故障点。
示例：某PTN接口关联VLAN修改为VLAN 100，需要新增VLAN 100的IP地址、OSPF接口配置，此两项不计入故障点。
